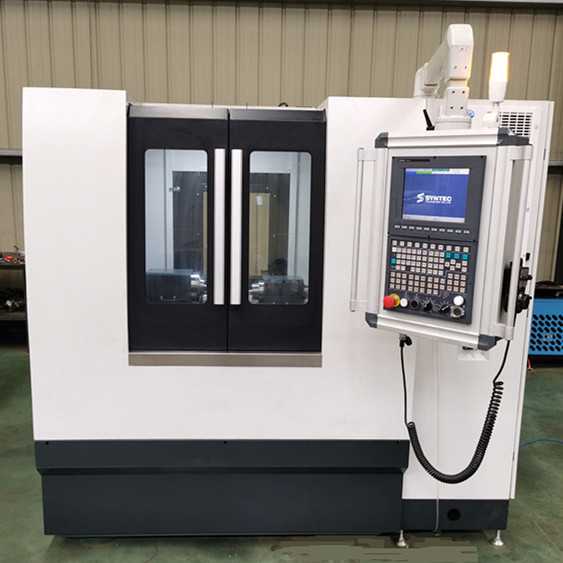

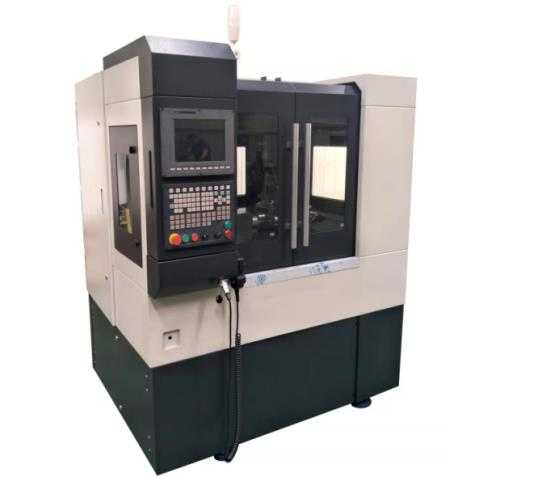

超声波车磨复合气静压高精度数控机床

“ZCS-QGM2030超声波车磨复合气静压高精度数控机床”，采用气静压超声波工件电主轴，超声波气静压外圆砂轮电主轴，专用CBN砂轮修整气静压电主轴，高精度排刀架，X/Z轴采用高精度气浮导轨，意大利GIVI MISURE(或西班牙发格)高精度光栅尺，通过高精度直线电机驱动。天然大理石床身，自动分选上下料机械手装置（选配），自动对刀系统（选配），以及新代高精度数控系统。使整机达到圆度0.3um、圆柱度2（全行程）、光洁度Ra0.1um的加工精度。具体技术参数如下：

一、技术特点：

●本机床适用于内圆、内锥、外圆、外端面、外锥面等零件的车削、磨削、研磨加工。

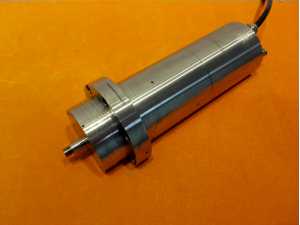

●该磨床采用超声波气静压工件电主轴，超声波气静压砂轮电主轴，气静压砂轮修整电主轴，X/Z轴高精度气浮导轨，均采用的“纳米碳纤维材料”制作的高刚性、大承载、低耗气量、自润滑、不磨损的高精度气静压主轴和导轨，具有低碳绿色的特点。

●整机采用台湾新代高精度数控系统，实现二直线三回转主轴控制。使整机达到圆度0.3um、圆柱度2（全行程）、光洁度Ra0.1um的加工精度。

●超声波气静压工件电主轴采用永磁同步电机，内置编码器，同步驱动器驱动实现无级调速。在工件头架一侧配有砂轮修整气静压电主轴，专用于金钢石砂轮修整.

●超声波砂轮电主轴内置超声波机构可以自动控制转换超声波工作状态，具有提高加工效率、提高表面光洁度、延长砂轮使用寿命、不易粘砂轮等的特性。

●砂轮电主轴采用气静压永磁同步电主轴，内置编码器，同步驱动器驱动实现无级调速。

●X/Z轴采用高精度气浮导轨，意大利绩伟GIVI MISURE(或西班牙发格)高精度光栅尺，通过高精度直线电机驱动。

●自动对刀系统（选配），测量砂轮与工件接触的起始位置，减少空行程时间，提高加工效率。

●工件冷却采用油冷却方式，油过滤采用高精度袋式油过滤系统，过滤精度1um。

●可以独立压缩空气冷冻干燥机（选配），独立电主轴冷水机组（选配）。

●可以配置英国雷尼绍在线高精度测量仪（选配），测量精度1um。

●机床床身采用高品质天然大理石，具有组织稳定，结构坚实。全封闭外罩，机罩顶部预留有天窗孔，可以安装行架式上下料机械手。

●自动分选上下料机械手装置（选配），上料采用漏斗料仓滑道输送零件，出口配置工件方向识别调正机构，以及机械手夹持装卡；下料采用工件轴中芯夹具气动顶杆顶出零件脱离夹具到接料盘接料。

●该磨床在气路、水路进口处加有压力传感器，具有过流、过载、气压低于下限、以及冷却水断流等故障报警保护功能。并且具有和上位机通讯功能（RS-485）。

二、整机主要技术参数表

三、使用安装要求

1、操作人员要求：本机床是高精度数控磨床，要求操作者具备数控磨床操作的基本技能，需经过乙方培训并掌握正确操作规程后方能使用。

2、安装及环境要求：

供电电压波动在±10%以内，工作温度原则上要求安装在恒温间（20℃±1℃）内使用，湿度小于75%，安装要远离震源，有条件的可以做隔震沟，设备水平放置水平度小于0.02mm，用可调式垫铁调整水平即可。

3、压缩空气气源需要三级过滤，本机床带有高精度三级过滤器，但供气气源需要经过干燥机处理，要求压力在0.5-0.7MPa范围,含水量小于90%，含油量小于90%，温度17-19℃，含杂质小于1um。

4、主轴冷却水要求恒温，温度范围温度17-19℃，流量2L/min，压力2-3kg。

四、机床外形图
