德国申克煤粉计量秤常见故障分析及修理办法

德国申克煤粉计量秤也称科里奥利秤,其型号有:MUTICORK-40(简称K40),MUTICORK-50(简称K50),MUTICORK-80(简称K80)。

一、主要技术特点

    K40秤为德国申克早期开发的煤粉计量产品,主要技术特点是:其测量轮轴系采用的是气浮转轴(也叫空气轴承转轴),由于测量转轴是空气悬浮无磨擦,因此物料秤重信号(即力矩信号)变送精确,并克服了零点漂移的问题,从而大大提高了整秤的计量精度。

    K50\K80秤是德国申克目前主打的煤粉计量产品,主要技术特点是:其测量轮轴系是双轴同步转动结构,并采用了精密齿轮、精密滚珠(针)轴承、以及气密封防尘轴系。与K40相比较具有秤重范围大、稳定性好、维护简单、皮实耐用、适合粉尘较大的场合使用。

二、常见故障分析

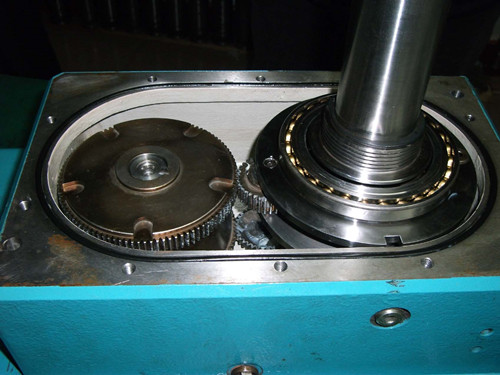

    无论K40、K50、K80的关键部份都是测量轮轴系和齿轮箱。测量轮轴系功能是来传递物料秤重信号(即力矩信号),而齿轮箱是对秤重力矩信号与转轴转速信号的变送。因此,是整个设备计量系统的核心,以及计量精度的关键保证,同时也是故障的易发点。

    1、 K40常发生的故障主要是:气路堵塞或气路进入粉尘导致气浮轴承表面磨损严重,以及齿轮箱内齿轮、轴承严重磨损,导致对秤重力矩与转速信号的变送异常,而使整秤出现计量不准的故障。

    2、K50\K80常发生的故障主要是:测量轮轴系严重磨损,以及齿轮箱内齿轮、轴承严重磨损,导致对秤重力矩与转速信号的变送异常,而整秤出现计量不准的故障。

三、 故障修理办法

1、 故障检测诊断,确定磨损超差部件。

2、 更换磨损部件。

3、 装配系统调试。

总之,申克煤粉计量秤以其稳定的、精确的计量性能,赢得了越来越多用户的肯定。


德国申克K40煤粉计量秤是如何通过升级来提高

整机的运行性能

    K40秤做为德国申克早期开发的煤粉计量产品,经过不断地改进与完善后升级到K50\K80秤。

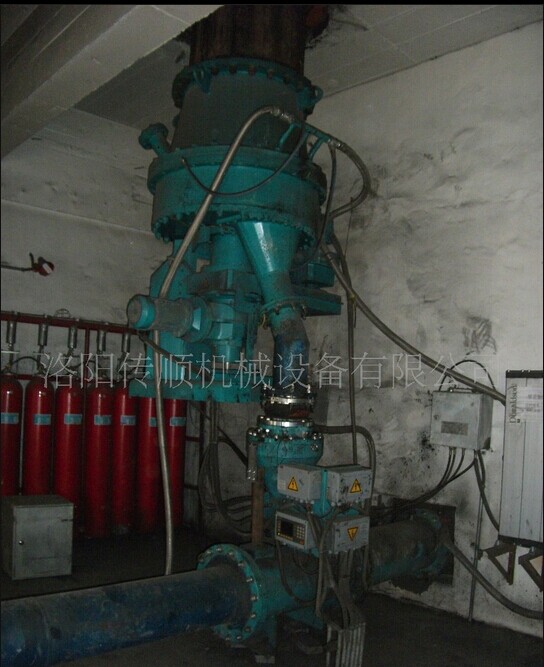

    K50\K80秤做为德国申克煤粉计量秤目前主打的产品,以其优良的性能受到越来越多用户的欢迎和肯定,并广泛的应用于国内众多水泥生产线的入窑煤粉计量中。那么其主要的技术特点,以及核心技术是什么呢?

一、K50\K80的主要技术特点

    K50\K80的工作原理是科里奥利原理,即:质量微粒m在以角速度ω转动的系统中除受到离心力FZ和摩擦力FR外,还受到垂直于其运动方向的惯性力FC的作用,通过测量这个力,可测得质量m,这就是科里奥利原理。

     度传感器,测得扭力与转速信号,输入MULTICONT系统,计算出实际流量,实现流量计量;并且与设定值进行比较,调节叶轮转速(变频调速),实现流量控制。

     其电气自控系统主要由数据测量与采集单元、控制单元和执行单元三部分组成。采集的力矩、速度和仓重信号先在数据测量和采集单元内处理,由一根电缆传送至控制单元,减少了信号干扰、电缆成本及维护费用。控制单元由PLC控制,其接口模件为串行通讯接口,由通讯电缆连至中央控制室,实现远程控制;机旁的编程器可以进行现场程序设计。执行单元就是通过控制搅拌器、叶轮给料机和流量计电机的运转,实现对煤粉的计量和流量控制。

二、核心技术

    科里奥利原理中最为重要的核心就是如何准确的测量物料的旋转力矩。

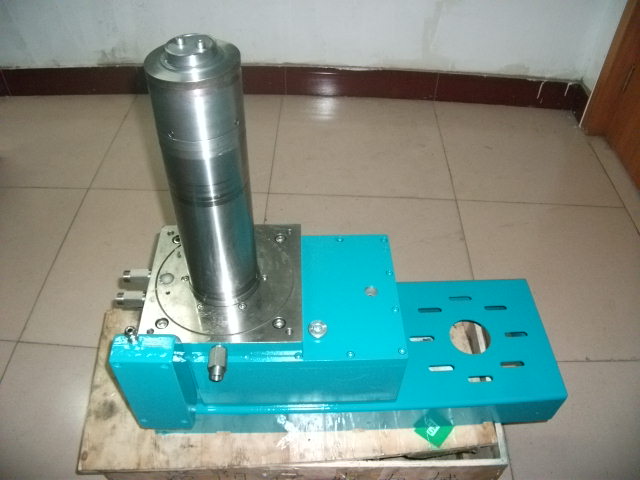

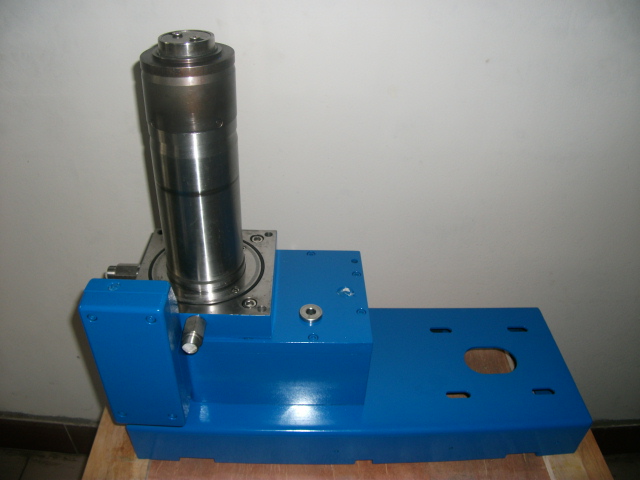

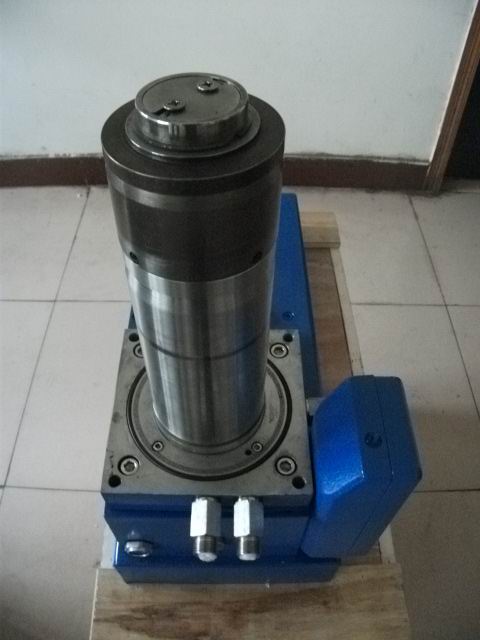

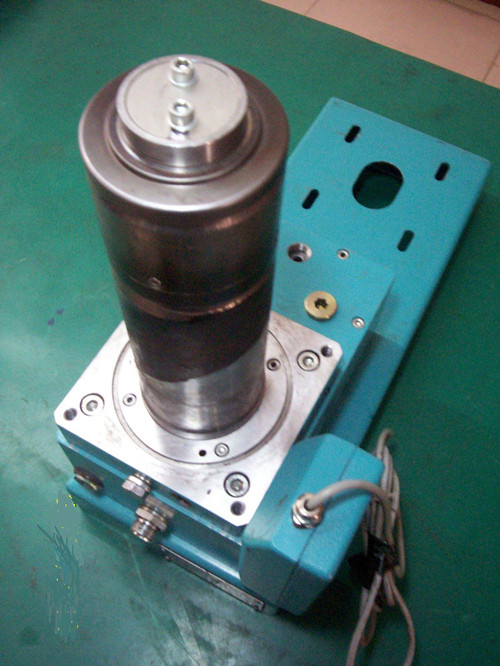

    在K50\K80秤中,其测量轮轴系是双轴同步转动结构,流过测量叶轮的物料扭动同步旋转双轴间的簧片产生力矩,并拉动拉力传感器转换出电信号。由于整个轴系采用了双轴同步转动、单点钢珠支撑、超精密齿轮、超精密滚珠(针)轴承、以及气密封防尘轴系。与K40(气浮单轴系)相比较具有秤重范围大、稳定性好、抗干扰强、维护简单、皮实耐用、适合粉尘较大的场合使用。

    总之,申克煤粉计量秤由K40升级到K50\K80以后,以其稳定的、精确的计量性能,赢得了越来越多的用户的肯定。

    目前我公司专业开展申克K40煤粉计量秤的升级业务。我们将以稳定的性能、质量和快速、完善的售后服务,以及便宜的价格赢得广大水泥行业用户的欢迎。

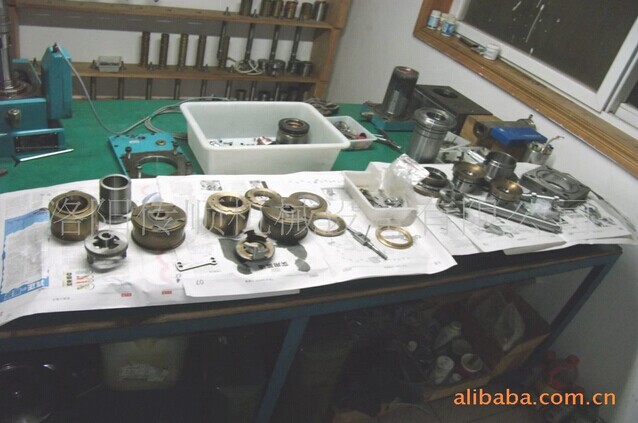

申克煤粉计量秤维修及总成备件制作的主要业绩

一、K40/K50/K80/K120/K180修理业绩

1、 亚泰集团哈尔滨水泥有限公司1

20085月对其K40秤的“测量轮轴系”大修一台,完成时间20085月。

2、 亚泰集团吉林明城水泥有限公司3

20105月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20105月。

20118月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20118月。

20122月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20122月。

3、 唐山冀东水泥股份有限公司3台

20111月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20111月。

20128月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修二台,完成时间20128月。

4、 天瑞集团郑州水泥有限公司3台

20112月对其K120/K180秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20112月。

 20114月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20114月。

201210月对其K120/K180秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间201210月。

5、 冀东水泥滦县有限责任公司2台

201110月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间201110月。

20134月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20134月。

6、 鞍山冀东水泥有限责任公司4台

20119月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20119月。

201112月对其K50/K80秤的“测量轮轴系及齿箱总成”大修一台,完成时间201112月。

20123月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修二台,完成时间20123月。

7、 冀东海德堡(泾阳)水泥有限公司3

201110月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间201010月。

20124月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20124月。

201210月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间201210月。

8、 台泥(英德)水泥有限公司6

20123月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修二台,完成时间20123月。

20129月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修二台,完成时间20129月。

201212月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间201212月。

20133月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20133月。

9、 中联青州水泥有限公司1

20124月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修二台,完成时间20124月。

10、广州申朗机电设备有限公司1

20124月对其K40秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20124月。

11沂洲集团水泥有限公司2

20125月对其K40秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20125月。

201212月对其K40秤的“测量轮轴系及齿箱总成”大修一台,完成时间201212月。

12冀东海天水泥闻喜有限责任公司1

20126月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修二台,完成时间20126月。

13台泥(贵港)水泥有限公司1

20127月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20127月。

14临灃冀东水泥有限公司1

20129月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20129月。

15、云南昆钢嘉华水泥有限公司2

201211月对其K40秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间201211月。

20131月对其K40秤的“测量轮轴系及齿箱总成”大修一台,完成时间20131月。

16华润(贵港)水泥有限公司2

201211月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间201211月。

20131月对其K50/K80秤的“测量轮轴系及齿箱总成”大修一台,完成时间20131月。

17江西会昌红狮水泥有限公司1

20133月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20133月。

18重庆南桐特种水泥有限责任公司2

20133月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修二台,完成时间20133月。

19江西玉山万年青水泥1

20133月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间20134月。

20江西瑞金万年青水泥有限公司1

20134月对其K50/K80秤的“测量轮轴系及齿轮箱总成”大修一台,完成时间201334

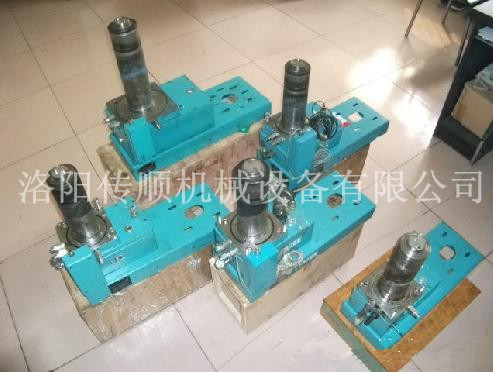

二、K40/K50/K80/K120/K180测量轮轴系及齿轮箱总成加工制作运行业绩

1、 亚泰集团哈尔滨水泥有限公司

加工制作K50/K80秤的“测量轮轴系及齿轮箱总成”一套,完成交货时间2011628日,从20117月运行至今良好。

2、 亚泰集团吉林明城水泥有限公司

加工制作K50/K80秤的“测量轮轴系及齿轮箱总成”一套,完成交货时间2011118日,从20112月运行至今良好。

3、 天瑞集团郑州水泥有限公司

加工制作K120/K180秤的“测量轮轴系及齿轮箱总成”一套,完成交货时间20111010日,从201110月运行至今良好。

4、 冀东水泥股份有限公司

加工制作K50/K80秤的“测量轮轴系及齿轮箱总成”一套,完成交货时间2011101,从201110月运行至今良好。

5、 中联徐州水泥有限公司

加工制作K50/K80秤的“测量轮轴系及齿轮箱总成”一套,完成交货时间20128月。

②加工制作K120/K180秤的“测量轮轴系及齿轮箱总成”一套,完成交货时间20118月。

6、大连天瑞水泥有限公司

加工制作K50/K80秤的“测量轮轴系及齿轮箱总成”一套,完成交货时间20131月,从20133月运行至今良好。

7江西会昌红狮水泥有限公司

加工制作K50/K80秤的“测量轮轴系及齿轮箱总成”一套,完成交货时间201212月,从201212月运行至今良好。


三、广告宣传:我公司于2012615开始在«水泥工程»杂志、«水泥商情»杂志,投放K40/K50/K80/K120/K180测量轮轴系及齿轮箱总成配件制作及修理广告二年。

目前,我公司在申克煤粉计量秤“测量轮、齿轮箱总成”的加工制作及修理业务已为亚泰集团,天瑞集团,金隅集团,冀东水泥,南方水泥、华润水泥、红狮水泥、中联水泥、万年青水泥、台泥等水泥行业大集团提供服务。以上所有轴承、密封件完全采用原装德国进口。我公司为客户库存常用备件,免费提供故障诊断与解决方案。

欢迎来人来电咨询、联系!
